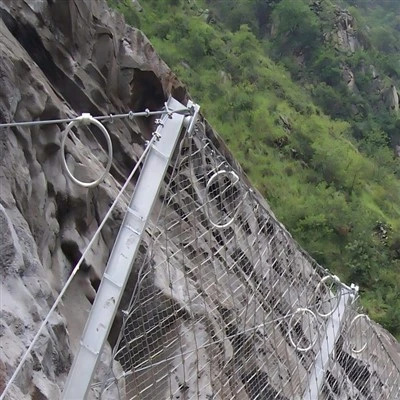

Flexible Aktivschutznetze werden mit Ankerstangen und Tragseilen direkt auf Hangflächen montiert. Das System übt eine Vorspannkraft auf instabile Gesteins- oder Bodenmassen aus und hemmt dadurch deren Bewegung und verhindert einen Einsturz. Es verwendet ein hochfestes Stahldrahtseilgeflecht (z. B. D0/08/300) in Kombination mit einem sekundären Stahldrahtgitter (z. B. SO/2,2/50) zur vollflächigen Eindämmung. Die Maschenkonfiguration stellt sicher, dass lokale Stoßbelastungen auf benachbarte Platten verteilt werden, wodurch die allgemeine strukturelle Integrität verbessert wird.
Technische Parameter
|
Parameter |
Spezifikation |
Notizen |
|
Modell (Standard) |
GPS2 (GB) |
Am häufigsten zur Hangverstärkung verwendet |
|
Drahtseilgeflechttyp |
D0/08/300 |
Feuerverzinktes Stahldrahtseil |
|
Drahtseildurchmesser |
Φ8,0 mm |
Einzeldrahtbruchkraft größer oder gleich 40 kN |
|
Mesh-Öffnung |
300×300 mm (Diamant) |
– |
|
Panelgröße |
4 m × 4 m |
– |
|
Zugfestigkeit des Drahtseils |
Größer oder gleich 1770 MPa |
– |
|
Sekundärer Gittertyp |
SO/2,2/50 |
Gitter aus verzinktem Stahldraht |
|
Sekundärgitterdrahtdurchmesser |
Φ2,2 mm |
– |
|
Sekundäre Gitteröffnung |
50×50 mm |
– |
|
Sekundäre Gittergröße |
2.6 m × 10.2 m |
– |
|
Querstützseil |
Φ16 mm (1×19) |
Bruchkraft größer oder gleich 120 kN |
|
Längsstützseil |
Φ12 mm (1×19) |
Bruchkraft größer oder gleich 70 kN |
|
Nahtseil |
Φ8 mm |
Gleiches Material wie Hauptnetz |
|
System-Ankerstange |
Φ16 mm Stahldrahtseilanker |
Länge: 2,0~4,0 m (Boden: länger) |
|
Ankerabstand |
4.5 m × 4.5 m |
– |
|
Widerstand zum Herausziehen des Ankers- |
Größer oder gleich 50 kN |
– |
|
Schutzenergieniveau |
Kleiner oder gleich 100 kJ |
Geeignet für mittelgroße Steinschläge |
|
Vor-Vorspannlast (Randseil) |
10–50 kN |
– |
|
Schutzleben |
Mindestens 30 Jahre (feuerverzinkt) |
Größer oder gleich 50 Jahre für Galfan (Zn-Al) |
|
Alternative Modelle |
GAR2 (ohne Gitter), GTC-65A/B (langlebiges Drahtgitter) |
GTC-Stärke: 70–80 % von GPS2, kleiner oder gleich 1 m³ Gesteinsvolumen |
Produktvorteile (Daten-unterstützt)
Quantifizierte Lastverteilung
– Die 4×4 m große Paneelkonfiguration überträgt lokale Stoßlasten auf benachbarte Paneele und reduziert so die Spitzenlast pro Anker im Vergleich zu starren Systemen um schätzungsweise 40–60 %.
Definierte Zugkapazität
– Zugfestigkeit des Hauptseils größer oder gleich 1770 MPa; Einzelstrangbruchkraft größer oder gleich 40 kN.
– Ankerauszugswiderstand größer oder gleich 50 kN.
Feld-erprobte Korrosionsbeständigkeit
– Feuerverzinkte Beschichtung: Mindestens 30 Jahre.
– Galfan-Beschichtung (Zn-5 % Al): Mindestens 50 Jahre.
Energieaufnahme
– Systembewertung Weniger als oder gleich 100 kJ, überprüft für Steinschlagereignisse mittlerer-Energie.
Anwendungen
Autobahn- und Eisenbahnhänge
– z. B. Tianxi Expressway (Abschnitt 3)
01
Geogefahren-Notfallkontrolle
– zB Nagaotun, Hechi City, Guangxi
02
Hochwasser-Notfallschutz
– zB Juma River, Zhuozhou
03
Minderung der Geogefahr auf Kreisstraßen
– zB Baode County, Shanxi
04
Naturschutzgebiet / Wasserquellenschutz
– zB Yellow River Highway, Linfen
05
FAQ
F1: Welcher maximale Neigungswinkel eignet sich für die Installation flexibler aktiver Schutznetze?
A: Die flexiblen aktiven Schutznetze können mit der richtigen Ankerkonstruktion an Hängen mit einer Neigung von bis zu 70 Grad bis 80 Grad installiert werden. Bei Neigungen über 60 Grad werden eine zusätzliche Ankerlänge (größer oder gleich 3,0 m) und ein verringerter Ankerabstand (kleiner oder gleich 3,0 m) empfohlen, um die Vorspannkraft über 30 kN aufrechtzuerhalten.
F2: Wie wird das System auf lockerem Boden oder stark verwittertem Gestein verankert?
A: Bei schlechten Bodenverhältnissen sollte der standardmäßige 16-mm-Drahtseilanker durch einen vollständig injizierten Stahlbewehrungsanker (Φ20–25 mm, L=3.0–5,0 m) ersetzt werden. Zur Überprüfung sind Auszugsversuche erforderlich, die einen Widerstand von mindestens 50 kN aufweisen. Zur Lastverteilung wird außerdem eine sekundäre Lagerplatte (200×200×8 mm) hinzugefügt.
F3: Muss das Netz nach der Installation regelmäßig überprüft werden?
A: Yes. Visual inspection every 2–3 years is recommended. If any single wire rope strand break is found within a 4×4 m panel, the panel should be repaired by adding a seaming patch (Φ8 mm rope) across the damaged zone. After a recorded rockfall event (energy >50 kJ) ist eine sofortige Überprüfung der Anker und Tragseile erforderlich.
